10t ラフター・クレーン

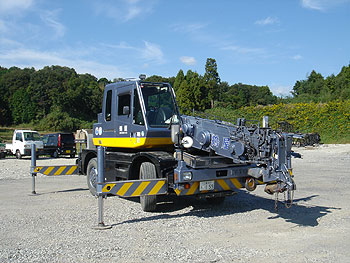

LYNX 100 / KOBELCO RK-100
 |
 LYNX 100 / KOBELCO RK-100
[H18年10月撮影] |
近年の鉄骨建方や住宅建築などの建方作業現場におけるクレーン作業には、狭い街中における作業スペースの確保やクレーンを接地する地盤の強度などのさまざ まな制約が存在します。そのため止むを得ず特殊な専用機を用いたり、敷地外から大型のクレーンで作業するなどといった方法をとっています。
『リンクス100』はミニクラス最小のコンパクトさをそのままに、これまで7ｔであった最大つり上げ能力を10ｔにまで引き上げ、用途のさらなる拡大を狙っています。
『リンクス100』の主な特長
クラス最小のコンパクトサイズ。
スラントブームの採用と画期的な機器レイアウトにより、全長7,030mm×全幅1,995mmのコンパクトボディを実現しています。
クラス最高のロープ速度。
ウインチは高速モードで165m/minのロープ速度を実現しています。また高速巻下が可能になったことでフリーフォールの必要がなくなり、作業の安全に貢献します。
アウトリガ張出し幅を10段階に設定。
どんな現場でも能力ロスを抑えた最大定格総荷重が得られるように、張出し幅を10段階にきめ細かく設定することができます。
安全へのさまざまな配慮
アウトリガ異張出し状態での旋回で、吊り上げ能力の低下する危険領域をランプと警報音でオペレータに知らせる旋回領域警報装置、過負荷防止装置への入力ミスを防止するアウトリガ張出し幅自動検出装置、ブーム角度、揚程、作業半径などの安全作動範囲をあらかじめ任意に設定できる作業領域制限装置など、先進の安全機能を備えています。
『リンクス100』の主要諸元
| 名称 |
リンクス100 |
| 型式名 |
RK100 |
RK100M |
| 最大つり上げ能力(t×m) |
10×2.0 |
4.9×3.7 |
| ブーム長さ(m) |
5.1〜21.2 |
| ジブ長さ(m) |
2.8 |
| ロープ速度(m/min) |
高速165/標準104 |
| エンジン最大出力(kW/min-1{PS/rpm}) |
103/3,000{140/3,000} |
| 全長×全幅×全高(mm) |
7,030×1,995×2,760 |
| 全質量(kg) |
11,825 |
| 単位は国際単位系のSI単位表示で、｛ ｝内は従来表示です。 |
MR100LSP-V / KATO KR-10H-LII
 |
MR100LSP-V / KATO KR-10H-LII
[H17年10月撮影]
|
- つり上げ荷重:10t
- ブーム長さ:23.5m
- ジブ長さ:5.5m
- 最大地上揚程[ブーム]:24.5m
- 最大地上揚程[ジブ]:30m
- 車両総重量:12.985t
 |
MR100LSP-V / KATO KR-10H-LII
[H17年10月撮影]
|
 |
MR100LSP-V / KATO KR-10H-LII
[H17年10月撮影]
|
|
